氣動三通球閥原理及使用方法

    三通氣動流冷卻系統的重要配件，冷卻系統必須隨時快速改變冷卻水的供水量， 其供水量的快速變換是通過電子計算機控制三通氣動球閥快速換向來實現的。因此， 三通氣動球閥必須具備下面兩個特性：

（1） 響應速度快， 要求在1～2s 內完成換向動作以適應電子計算機自動控制的要求。

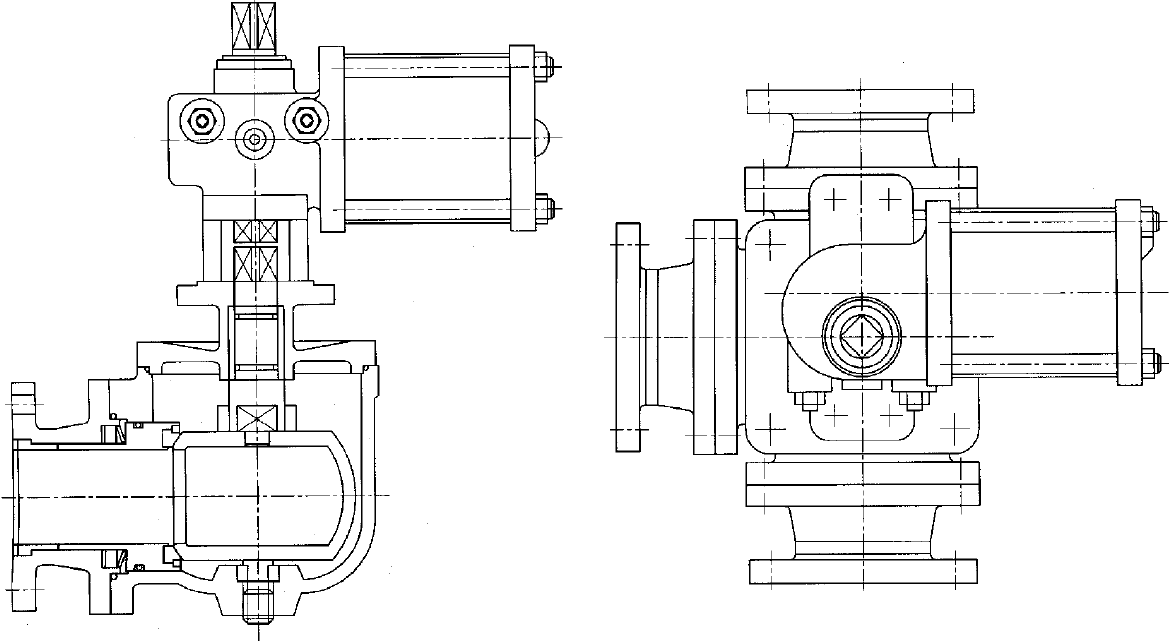

（2） 為穩定系統水壓，不出現波動和水錘現象， 氣動三通球閥原理及使用方法供總管的供水量必須保持不變， 當不需要冷卻時， 供水總管的水須經三通氣動球閥將水引向地溝中去。故三通氣動球閥不能泄漏， 也不能作節流使用。球閥結構如下：

    三通球閥的設計好后，可從以下幾個方面進行評估，可以更好的優化方案和提高產品質量；

試制的FQ648F－10 DN80三通氣動球閥， 經檢查試驗， 結果表明， 其產品能達到設計要求，本球閥的某些方面趕上或超過國外水平， 現分述如下：

1） 常溫水的層流冷卻系統上， 本設計球閥公稱壓力pg＝1．0MPa， 工作溫度t＜60℃， 其壓力等級和工作溫度都達到國外產品水平。

2） 本設計在氣動執行機構、曲柄連桿的結構上有所創新， 縮短了安裝、拆卸時間， 方便維修。

3） 結合國情， 選用機械性能較好的廉價材料，QT450－10 為閥體和閥蓋材料， 保證了閥門的強度。

4） 加工精度及其它方面也達到指標。

?    與其他閥門相比有以下特點：

1） 響應速度快，換向一次時間tmax＜2s。這是控制冷卻設備的一個重要參數， 是其它閥門難達到的。

2） 能自動補償，球閥有一定程度的磨損時， 仍能保持其密封性能， 延長球閥使用壽命。

3） 既能手動，又能氣動，擴大了使用性能。

4） 調整和定位準確、方便，可保證球閥使用范圍。

5） 可實現遠距離自動控制，可滿足電子計算機自動操作的需要。

6） 結構先進，外形尺寸小，重量輕。
